Membuat Running Text LED Matrix P10 Menggunakan Arduino

Membuat Running Text LED Matrix P10 Menggunakan Arduino - Sudah sekitar 2 bulan saya tidak menulis artikel, dikarenakan tugas - tugas kuliah, hehe sedikit curhat, tapi kali ini saya ada waktu untuk menulis sebuah artikel. Artikel yang akan saya bagikan kali ini sebenarnya sudah lama selesai saya buat alatnya namun baru sekarang sempat untuk menulis artikelnya.

sesuai dengan judulnya, yang akan dibahas kali ini adalah bagaimana membuat tulisan atau teks berjalan di sebuah panel LED Matrix P10, sebenarnya bukan hanya teks berjalan saja yang bisa di tampilkan pada panel LED Matrix ini, jam beserta tanggal, jadwal sholat dan juga bisa menampilkan suhu,harus ada tambahan RTC jika ingin menampilkan jam, dan sensor suhu tentunya untuk mendeteksi suhu.

Namun kali yang akan saya bahas hanya untuk menampilkan teks dan sebuah logo yang saya buat, kontroller yang saya gunakan adalah Arduino Uno, sebenarnya kontroller khusus buat panel LED Matrix ini sudah banyak di jual, dan penggunaannya pun  lebih mudah di bandingkan mengunakan Arduino karena untuk kita memprogram nya sudah ada software khusus, tapi kali ini saya akan bahas yang menggunakan arduino saja, saya juga akan membagikan program arduiono nya disini, oke langsung saja.

Alat - alat dan bahan yang di butuhkan :

• Arduino Uno
• Panel LED Matrix P10
• Library DMD dan TimerOne
• Kabel Jumper

Langkah langkahnya :

1. Rangkaialah Arduino dengan Panel LED Matrix P10 seperti ini.


2. Setelah di rangkai, hubungkan Arduino dengan PC/Laptop.
3. Jika belum ada library DMD dan TimerOne download terlebih dahulu Library DMD dan TimerOne.
4. Buka aplikasi Arduino jika blum ada download di Arduino.cc

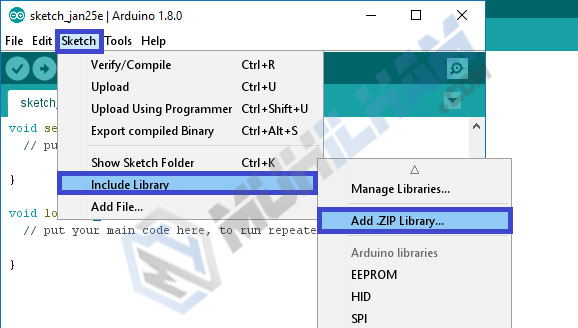

5. Lalu tambahkan library yang di download tadi dengan cara, Klik Sketch - Include Library - ADD .ZIP Library...

6. Pilih file DMD-Master.zip klik Open.
7. Tambahkan juga library TimerOne.zip.
8. Jika library sudah di tambahkan, sekarang copy sketch di bawah ini.
9. Kemudian upload program ke arduino, copy coding dibawah ini ke software arduino.

// File Library
#include <SPI.h>
#include <DMD.h>
#include <TimerOne.h>
#include <Arial_Black_16_ISO_8859_1.h>
#include <LogoElektro.h>

// Deklarasi Fungsi
#define DISPLAYS_ACROSS 1
#define DISPLAYS_DOWN 1

DMD dmd(DISPLAYS_ACROSS, DISPLAYS_DOWN);

void ScanDMD()
{
  dmd.scanDisplayBySPI();
}

void setup(){

  // Setup DMD
  delay(1000);
  Serial.begin(9600);
  Timer1.initialize( 1500 );
  Timer1.attachInterrupt( ScanDMD );
  dmd.clearScreen( true );
}

void Logoelektro(){

  dmd.selectFont(LogoElektro);
  dmd.drawChar( 0, 0, '2', GRAPHICS_NORMAL);
  delay(1000);
  dmd.drawChar( 0, 0, '4', GRAPHICS_NOR);
  dmd.drawChar( 0, 0, '5', GRAPHICS_NOR);
  delay(500);
  dmd.drawChar( 0, 0, '4', GRAPHICS_OR);
  dmd.drawChar( 0, 0, '5', GRAPHICS_OR);
  delay(500);
}

void DrawMHD(){

  // Running Text
 dmd.clearScreen( true );
 dmd.selectFont(Arial_Black_16_ISO_8859_1);
 dmd.drawMarquee("MUHILHAM.COM",12,(32*DISPLAYS_ACROSS)-1,0);
 long start=millis();
 long timer=start;
 boolean ret=false;
 while(!ret){
     if ((timer+40) < millis()) {
       ret=dmd.stepMarquee(-1,0);
       timer=millis();
     }
   }
}

void loop(){

  Logoelektro();
  delay(1000);
  dmd.clearScreen(true);
  DrawMHD();
  dmd.clearScreen(true);
}

Tambahan untuk Logo, tambahkan file font di Library DMD, download di sini Library Logo Elektro.

HASILNYA
